我司提供了基礎油儲運、成品油罐區高效管理，以及專業油品發運，油庫高效管理的整體解決方案。

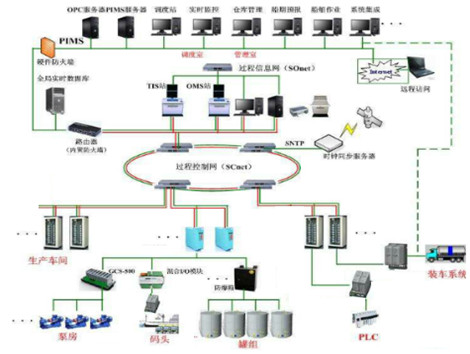

罐區網絡結構分為三層：
1.上位監控層（管理層）
將使用高性能工業交換機組建光纖工業以太網，和計算機監控系統中央控制室的數據庫服務器、WEB服務器、操作員站、工程師站等共同構成了系統的管理層。整個監控系統采用西門子WINCC軟件對罐區進行集中管理，實現對整個油庫項目的工藝流程、工藝參數、趨勢、報警、操作記錄等進行操作顯示和記錄，泵根據工藝對閥門、泵等設備進行自動控制。
HYE潤滑油管理軟件可以將各罐區溫度、液位等參數進行采集，統計，并根據罐容表和GB/1885-19981進行罐容計算，標準密度計算、20℃和15℃標密轉換、自動發油計算、質量計算、油品體積計算等。
中心監控軟件可以把現場的作業流程進行調度和管理，全面提高罐區的運作效率和產品流轉速度。
2.中心設備層
使用西門子高效PLC技術為核心，完成油庫現場數據的采集。該系統通過光纖工業以太網與中央控制室的上層監控系統相連接，融合為一個有機的整體，實現對罐區的集中管理，分散控制。
3.現場控制層
由遠程控制站、球掃站、現場通信接口、智能儀表等構成系統現場層，采用西門子Profibus,Profinet等先進的工業網絡與中心設備層進行無縫連接。

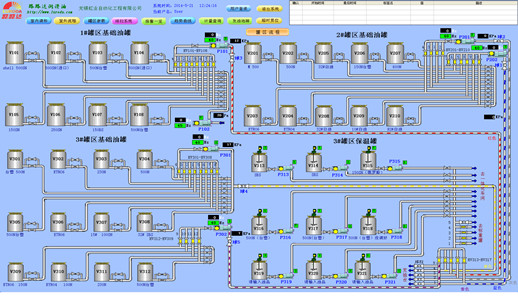

3.工藝流程圖及系統實現功能
1）本系統采用國外先進的上位監控系統軟件IFIX系統平臺，經我司自主研發的管理系統軟件。具有高效、穩定、易操作等特點；
2）該系統可實現對罐區油位、溫度、油品、管路閥門、電機、攪拌機、稱重、球掃等設備進行智能監視控制，主要功能分布分別為：按重量和油品配方進行基礎油管路輸送。整個過程，只需進行中控操作，余下的都有程序自動完成，操作簡單，自動化程度高，并且在油品轉換的時候自動進行管路的球掃，避免混油、串油現象。閥門、管道、油泵的狀態均有顏色變化來表示，可直觀、清晰的了解當前設備工作狀態。
3）我司罐區自動化解決方案旨在幫助用戶：
1.建立透明化、實時、全廠共享的油品儲運信息系統，為油品儲運生產提供有力的信息支撐；
2.實現油品移動的信息化管理；
3.減少因信息不暢帶來的安全隱患；
4.為在線油品調和系統及其它管理系統提過堅實可靠的信息基礎；
檢測儀表采用先進磁致伸縮原理液位測量儀表，可實現液位、溫度精確測量；先進的球掃系統減少不同品種油品因管道問題產生的混油可能；集中控制系統及時掌握現場閥門、泵等設備運行情況，實現精準控制。
4）虹業罐區監控軟件可監控?cái)?shù)據：
1.當前液位、溫度、密度；
2.明水的高度、體積，罐中油品體積和質量；
3.罐的狀態、罐液位狀態、罐空量，到限時間；
4.當前流量、可用體積、檢測體積、標準體積；
5.工作液位報警、溫度報警等；
6.可實時存儲當前液位、溫度、體積、重量等罐區參數，并做成報表方便歷史查詢；
7.可對現場設備層泵、閥門等設備進行及時精準控制，為調和系統提供無縫連接。
我司在罐區自動化解決方案的優勢主要體現在以下方面：
1：全面完善的集成解決方案；
2：滿足罐區管理的各種業務需要；
3：與國內知名潤滑油企業的戰略伙伴關系，業績出色；
4：高度集成的開發軟件平臺。
|
